通过物理改性，将刚性的无机材料填充到ABS材料中，以此来提高材料的刚性、尺寸稳定性和耐热性，是ABS的一大改性应用。然而无机填料加入到ABS中不仅会引入大量的应力集中点，同时会破坏ABS的橡胶-SAN海岛结构，从而导致材料的力学性能恶化，特别是冲击韧性会大幅度下降。

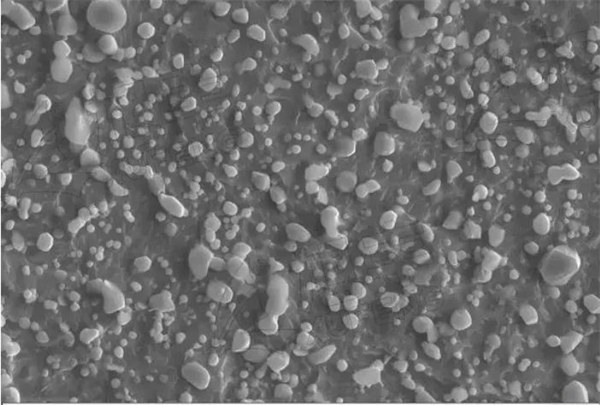

图1.无机填料填充ABS的电镜图

对于上述的无机材料应用在ABS上，冲击强度降低幅度较小的常用主要有硫酸钡和碳酸钙，每种材料在ABS上有不同的特点和应用效果，在添加使用时根据ABS的不同应用场景选择相对应的粉体。

01、碳酸钙和硫酸钡的具体分类

不同类型的碳酸钙可以根据粒径、生产方式和表面改性等方面进行区分，例如颗粒较大的碳酸钙可用作增加聚丙烯产品的硬度、刚性；而颗粒较小的碳酸钙则更适用于ABS类塑料的分散性和增韧增刚。

用于工业上的硫酸钡主要有两种，一种是重晶石粉即天然硫酸钡，纯度较低，含有少量的碳酸钙和碳酸钡杂质，主要用于涂料颜料等领域；另外一种为沉淀硫酸钡，由化学方法加工而成，纯度极高，一般可达到98%以上，主要用于制备高光塑料产品。

02、不同粉体填充对ABS冲击强度的影响差异

针对无机材料的应用特点，将重质碳酸钙、活性碳酸钙、微细活性碳酸钙、轻质碳酸钙、纳米碳酸钙、天然硫酸钡和沉淀硫酸按20%的比例填充到ABS中，考察其对ABS冲击强度的影响，具体如下图：

从上图可以看出，沉淀钡对ABS的韧性影响最小，其次是纳米钙，而重钙降低ABS的韧性幅度最大，因此对ABS冲击要求较高的产品，可选择用沉淀硫酸钡或者纳米碳酸钙。

03、不同粉体填充对ABS光泽度的影响差异

ABS注塑电子产品外壳作为外观比较重要的产品，不仅对冲击强度有一定的要求，同时对表面光洁度、光泽度都有较高的要求，如家电外壳。针对此现象，考察不同粉体填充对ABS光泽度的影响差异，具体如下：

从上图可看出，沉淀钡作为填充料，ABS具有良好的光泽度，其次是纳米钙，而重钙会较大幅度降低ABS的光泽，因此对一些高光的产品，可选择用沉淀硫酸钡或者纳米碳酸钙这两款填料。

综上，沉淀硫酸钡和纳米碳酸钙对ABS的冲击强度和光泽度影响最小，可以作为优先选择的填料进行改性，不仅可以降本，还能保持良好的性能。

更多应用信息或索取样品请添加以下微信号或直接来电，旭丰粉体竭诚为您服务！
